간략한 소개
√IP67 IP 보호
√액체 냉각
√CAN 버스 제어
√과전압 보호
√저전압 보호
√단락 보호
√과열 보호
√역방향 연결 보호
√전원 차단 보호
√평형 전위 및 접지 보호
온보드 충전기(OBC)의 응용
온보드 충전기는 가정용 3상 AC 전압을 DC 전압으로 변환해 플러그인 하이브리드 전기차(PHEV), 배터리 전기차(BEV) 및 기타 전력 장비의 고전압 배터리를 충전한다.
OBC 충전기는 안정적인 충전과 높은 변환 효율을 보장하면서 최대 입력 전류를 조절하는 기능을 제공합니다. 다양한 보호 기능을 갖추고 있어 안전하고 안정적이며 강한 진동에 강합니다. 이 충전기는 납산, 리튬, 니켈-수소 배터리를 포함한 다양한 배터리 유형과 호환됩니다. 전기 자동차, 오토바이, 관광 차량, 지게차, 물류 차량, 골프 카트, 순찰차, 보트, 통신 장비 등의 배터리 팩을 주기적으로 충전하는 데 이상적입니다.
시장 동향과 OBC 수요 증가
전기차(EV) 보급은 더욱 늘어날 것으로 예상된다. 배터리 용량이 증가함에 따라 더 높은 전력 출력을 제공할 수 있는 OBC에 대한 수요가 필수적이 될 것입니다. 더욱이 충전 시간을 줄이고 배터리 크기를 줄여야 할 필요성이 시급합니다. 이러한 과제를 해결하려면 '고전압(고내압)', '고전류 용량', '에너지 손실 최소화', '우수한 내열성', '콤팩트한 크기'를 갖춘 전자 부품을 제공하는 것이 중요합니다.
이 6.6kw 온보드 충전기에 대한 자세한 내용은 당사에 문의하십시오.판매팀, 감사합니다!
인기 탭: 전기 자동차 배터리 변환기 22kw 온보드 충전기 400v obc, 전기 자동차 배터리 변환기 22kw 온보드 충전기 400v obc 공급 업체, 제조업체, 공장
22kW 온보드 충전기(OBC) 기술 데이터(AC-DC)
|
AC 입력 문자 |
||
|
입력 전압 범위 |
V AC |
152– 480 |
|
입력 주파수 범위 |
헤르츠 |
47 – 63 |
|
최대. 입력 전류(eff) |
A |
32 |
|
최대 입력 전력 |
kVA |
22 |
|
AC 전류 THD |
% |
< 5 |
|
역률 |
/ |
> 0.99 |
|
유입 전류 |
A |
< 40 @ 380 Vac |
|
능률 |
% |
>94 @ 50%에서 최대 부하까지 |
|
DC 출력 캐릭터 |
||
|
출력 전압 범위 |
VDC |
100-450 |
|
최소 전압 정전력 범위 |
VDC |
384 |
|
충전 전압 정확도 |
% |
1보다 작거나 같음 |
|
충전 전류 정확도 |
% |
5 이하 |
|
충전 전류 리플 진폭 |
% |
1보다 작거나 같음 |
|
최대. 출력 전력 |
kW |
19.2 |
|
최대. 충전 전류 |
A |
50 |
|
출력 응답 시간 |
S |
5 이하 |
|
다른 캐릭터 |
||
|
작동 주위 온도 |
도 |
-40-85 |
|
보관 주위 온도 |
도 |
-40-95 |
|
환경 습도 |
% |
5-95 |
|
IP 보호 |
% |
IP67 |
|
냉각방식 |
/ |
액체 냉각 |
|
의사소통 |
/ |
CAN 버스 프로토콜(250/500kbps) |

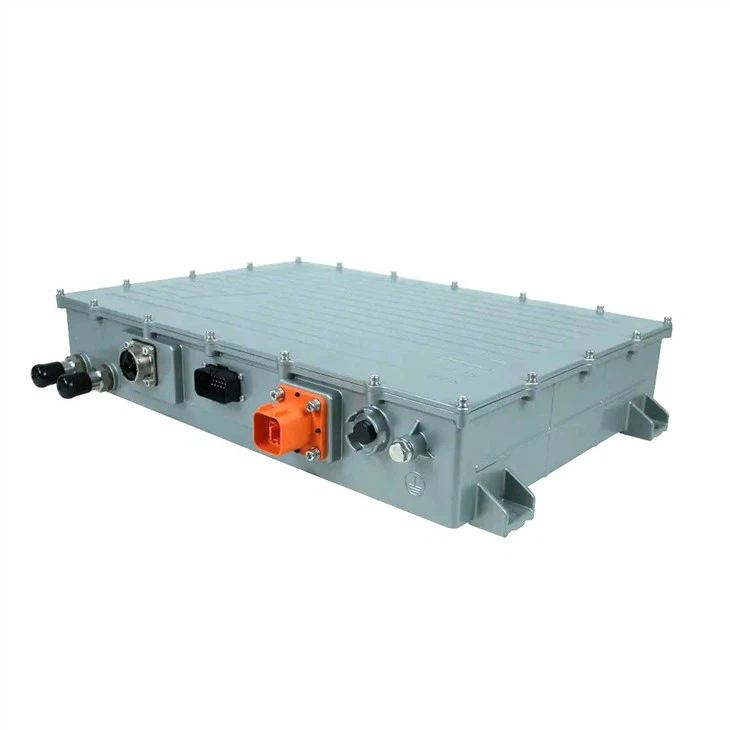

22kW OBC의 커넥터 정의
|
아니요. |
정의 |
|
1 |
입력 연결 |
|
2 |
신호 연결 |
|
3 |
출력 연결 |
|
4 |
체육 |
|
입구 |
액체 냉각 입력 |
|
콘센트 |
액체 냉각 출력 |
|
차원 |
550*350*101mm(커넥터 포함) |
